LEVESVILLE LA CHENARD
(Eure et Loir)

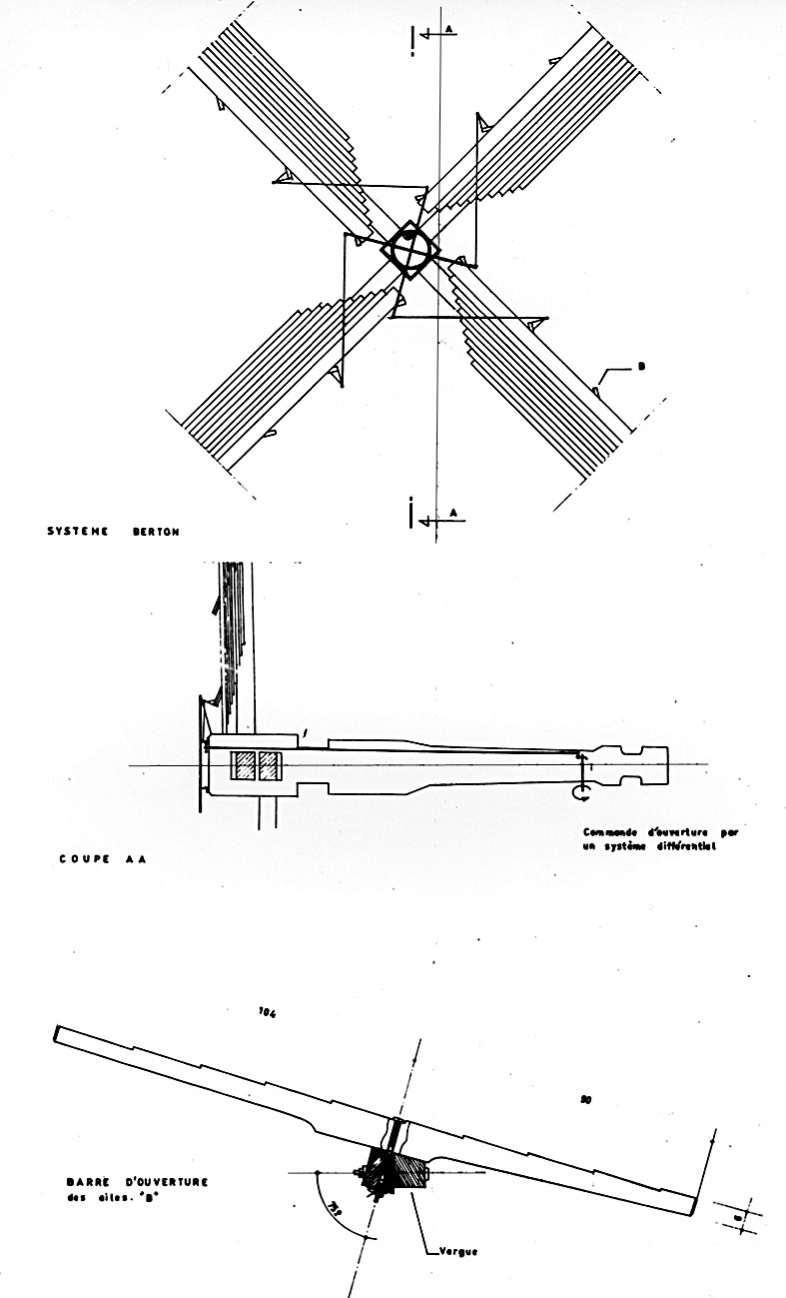

Moulin à vent pivot avec ailes à mécanisme d'ouverture
type "Berton"
Époque : 3ème quart 19ème siècle, 4ème quart 18ème siècle
Année 1790
MONUMENT HISTORIQUE
Date de protection MH : 1988/09/08 : classé MH
Précisions : Moulin à vent (cad. ZD 4)
Classement par arrêté du 8 septembre 1988
Type d'étude : Recensement immeubles MH
Source : Base Merimee
© Monuments historiques, 1992

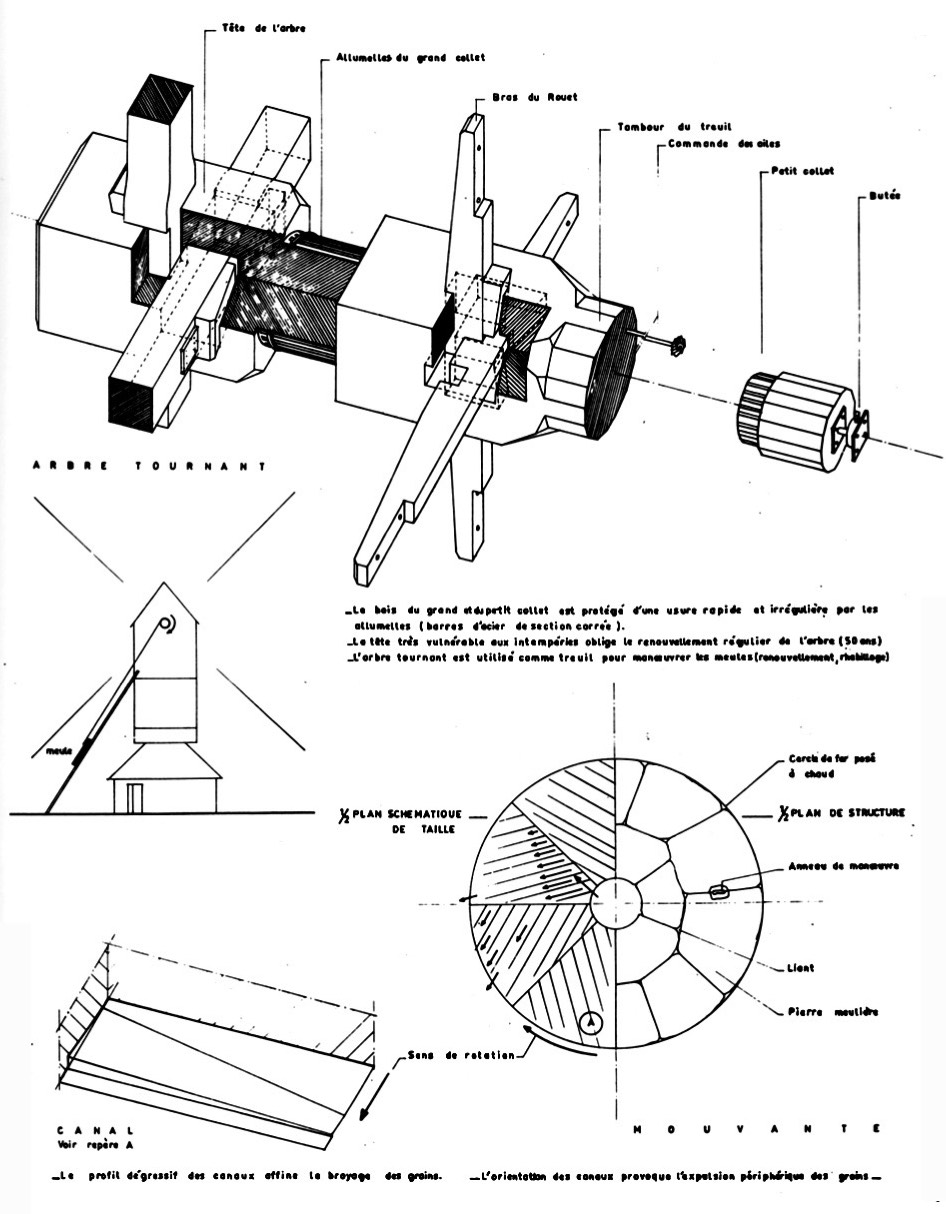

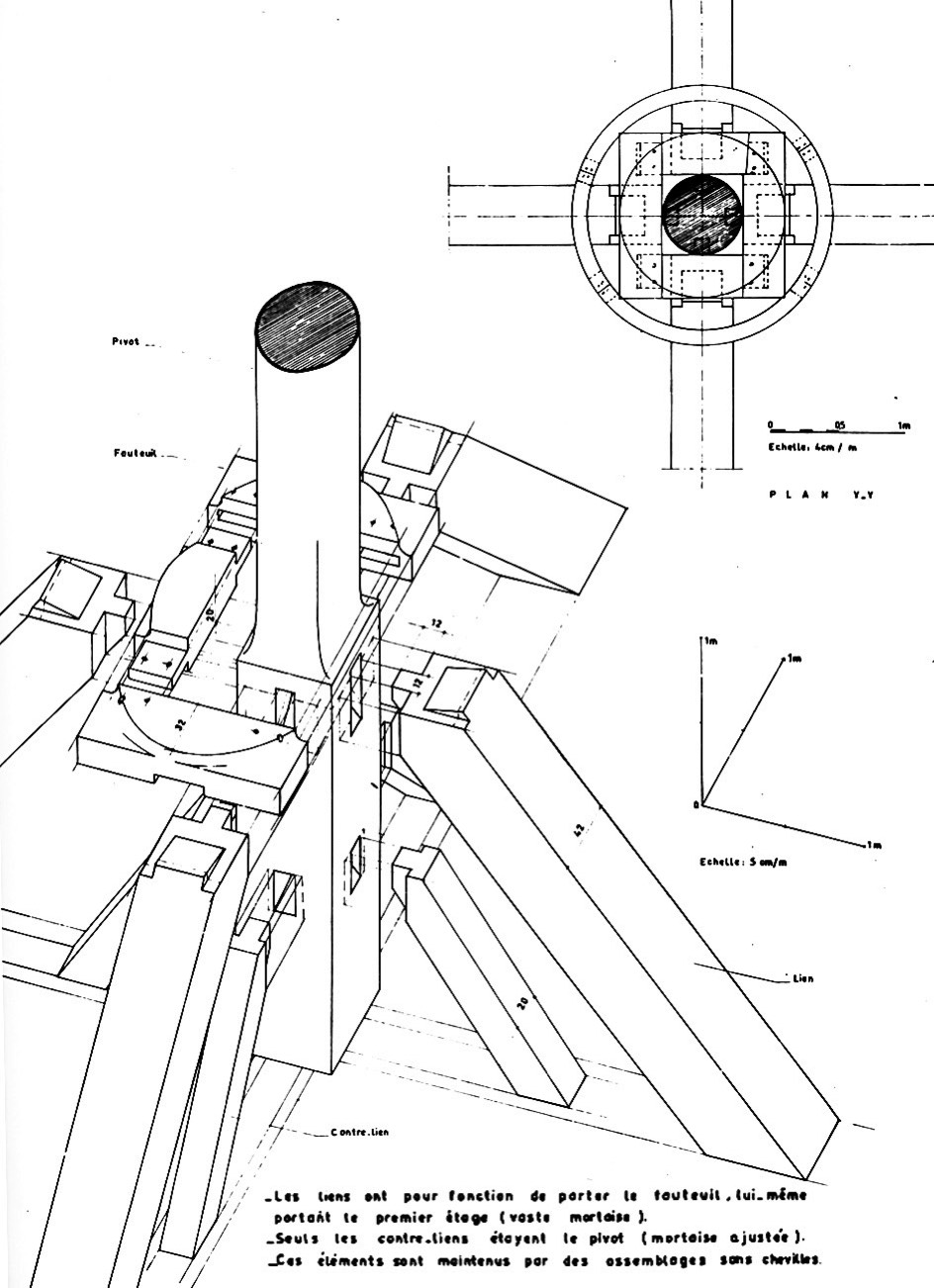

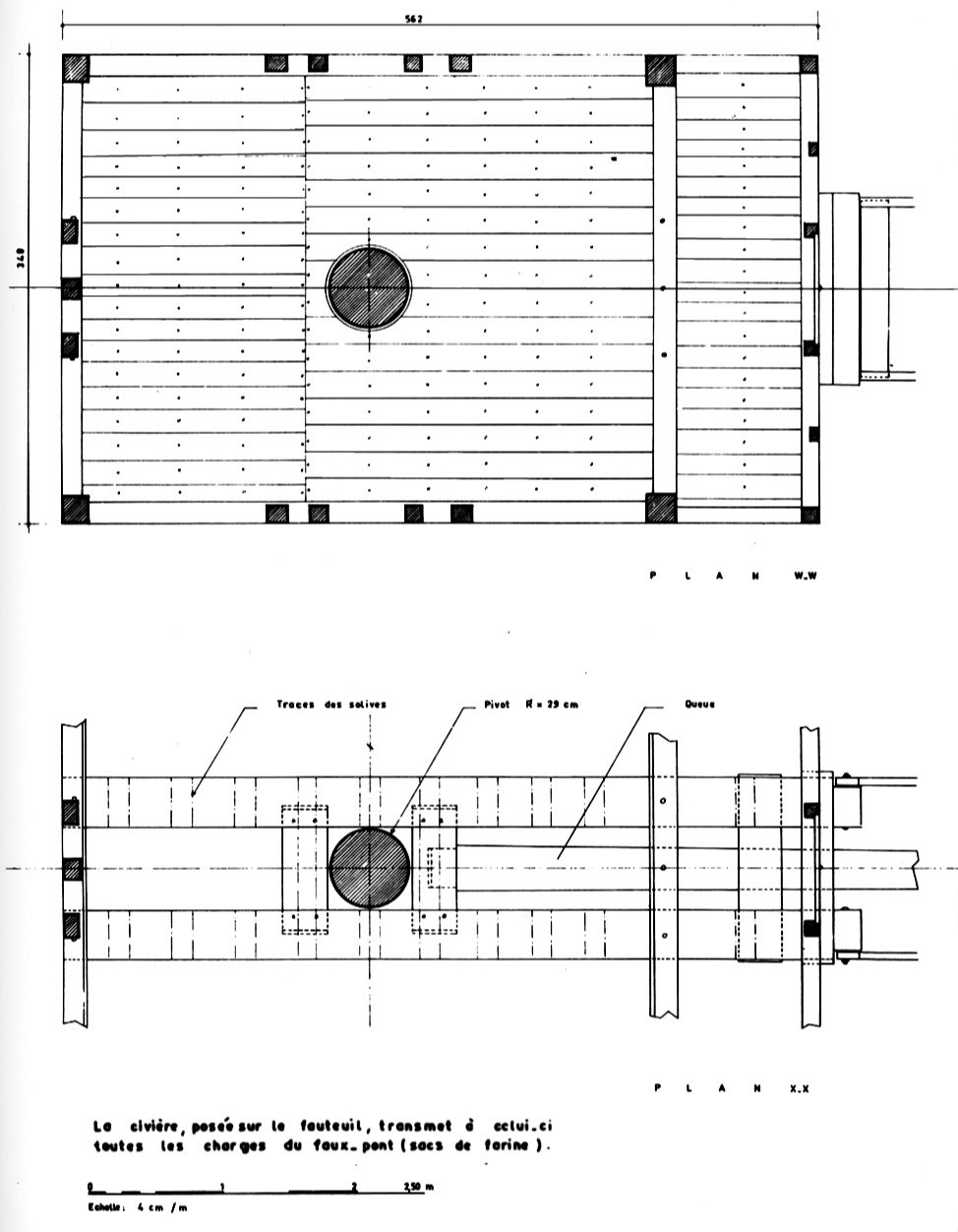

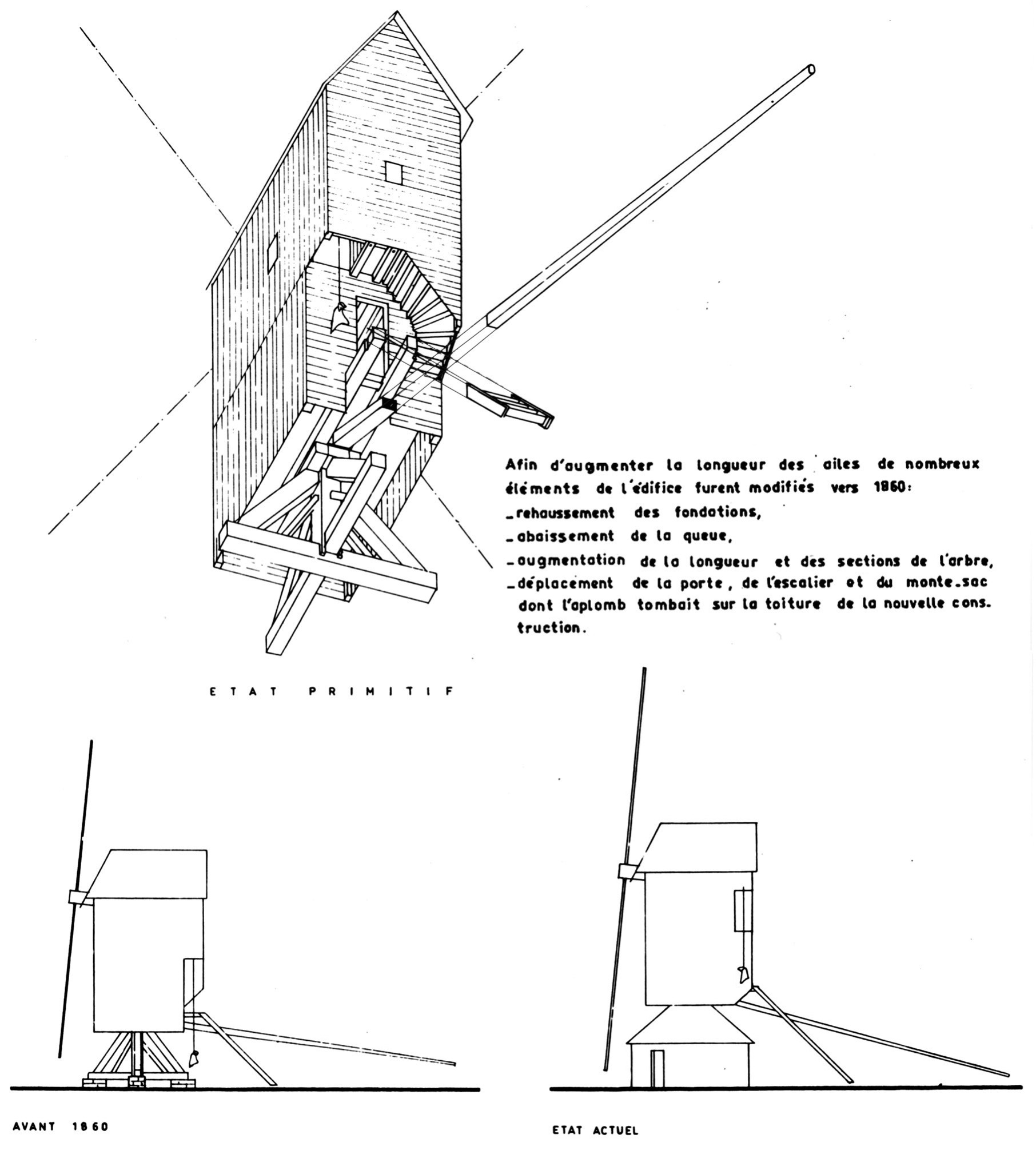

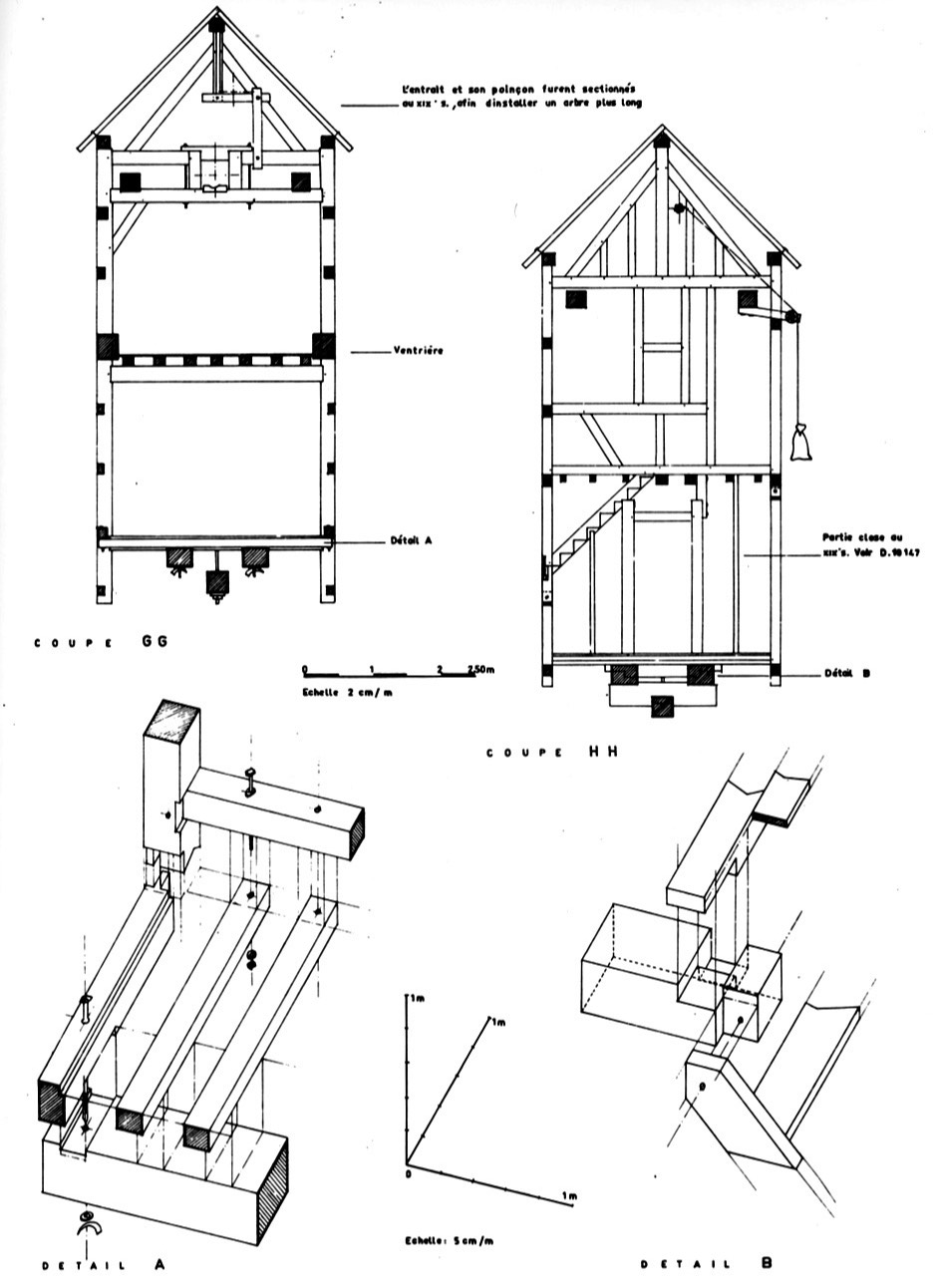

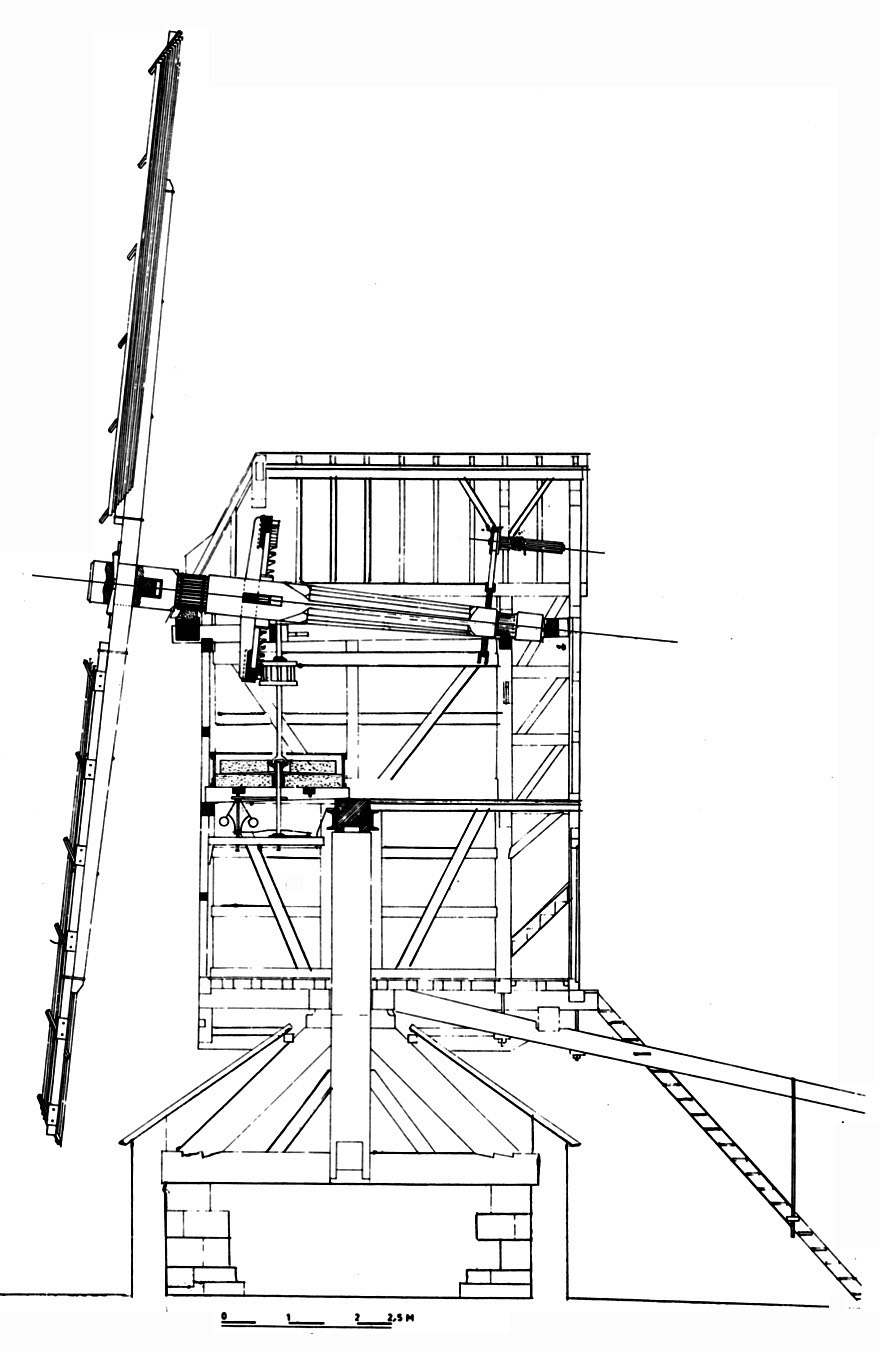

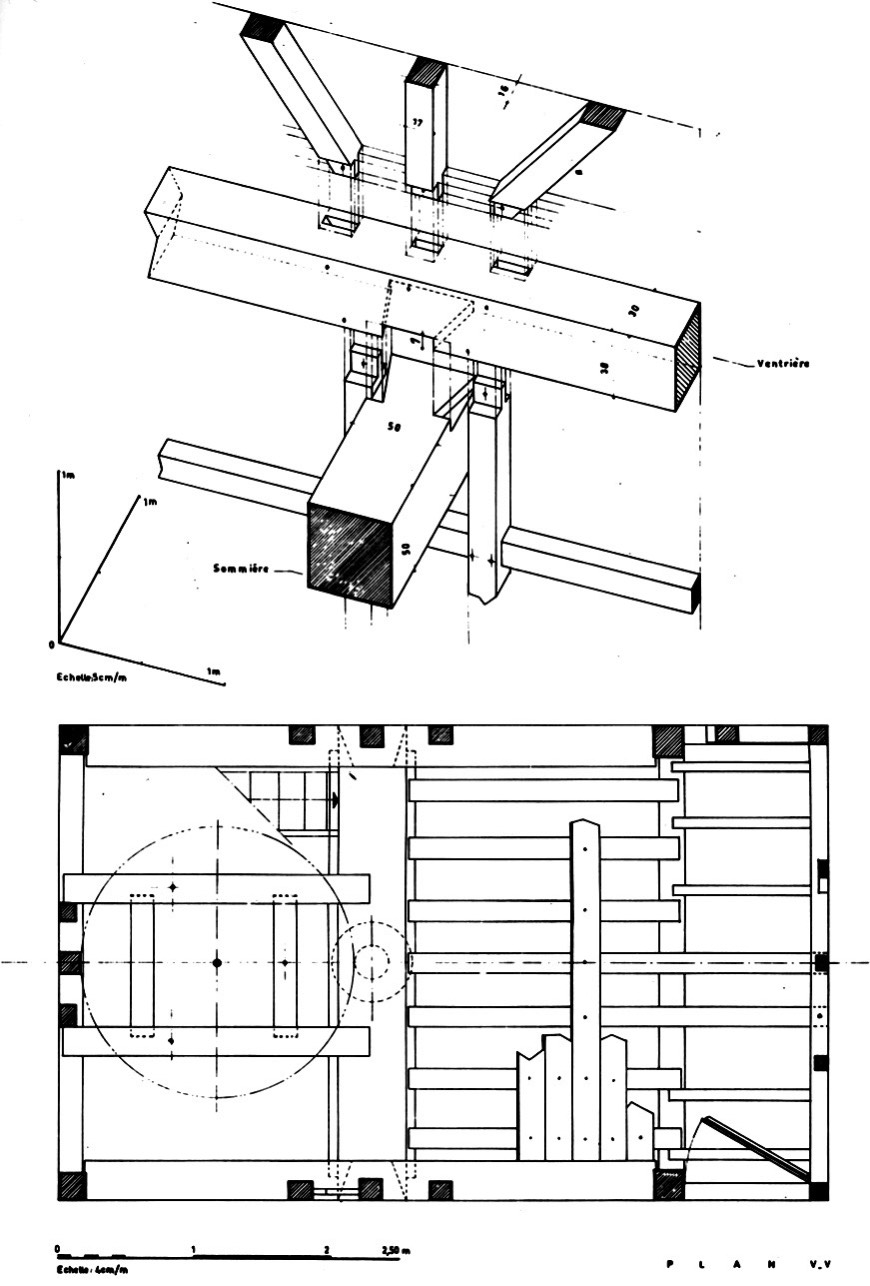

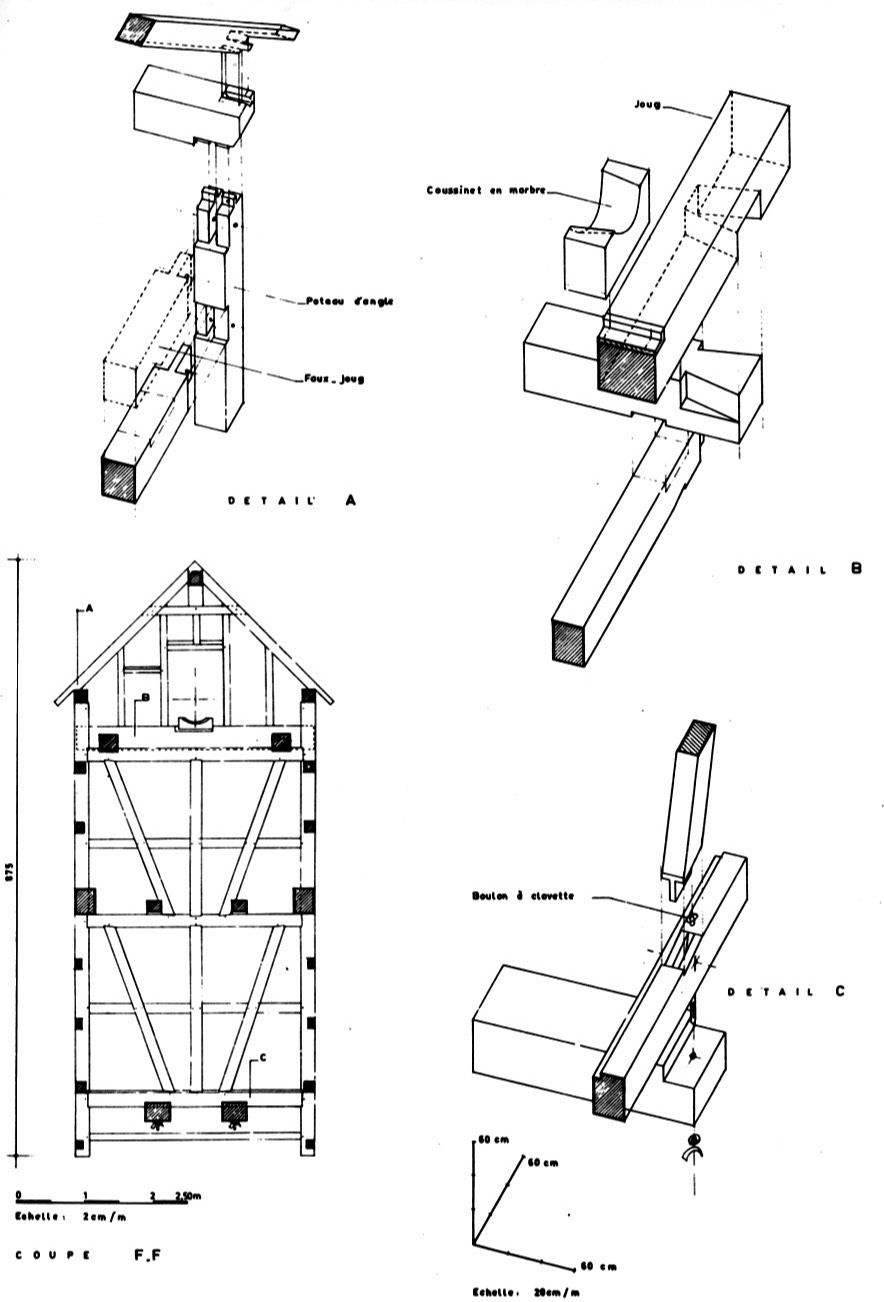

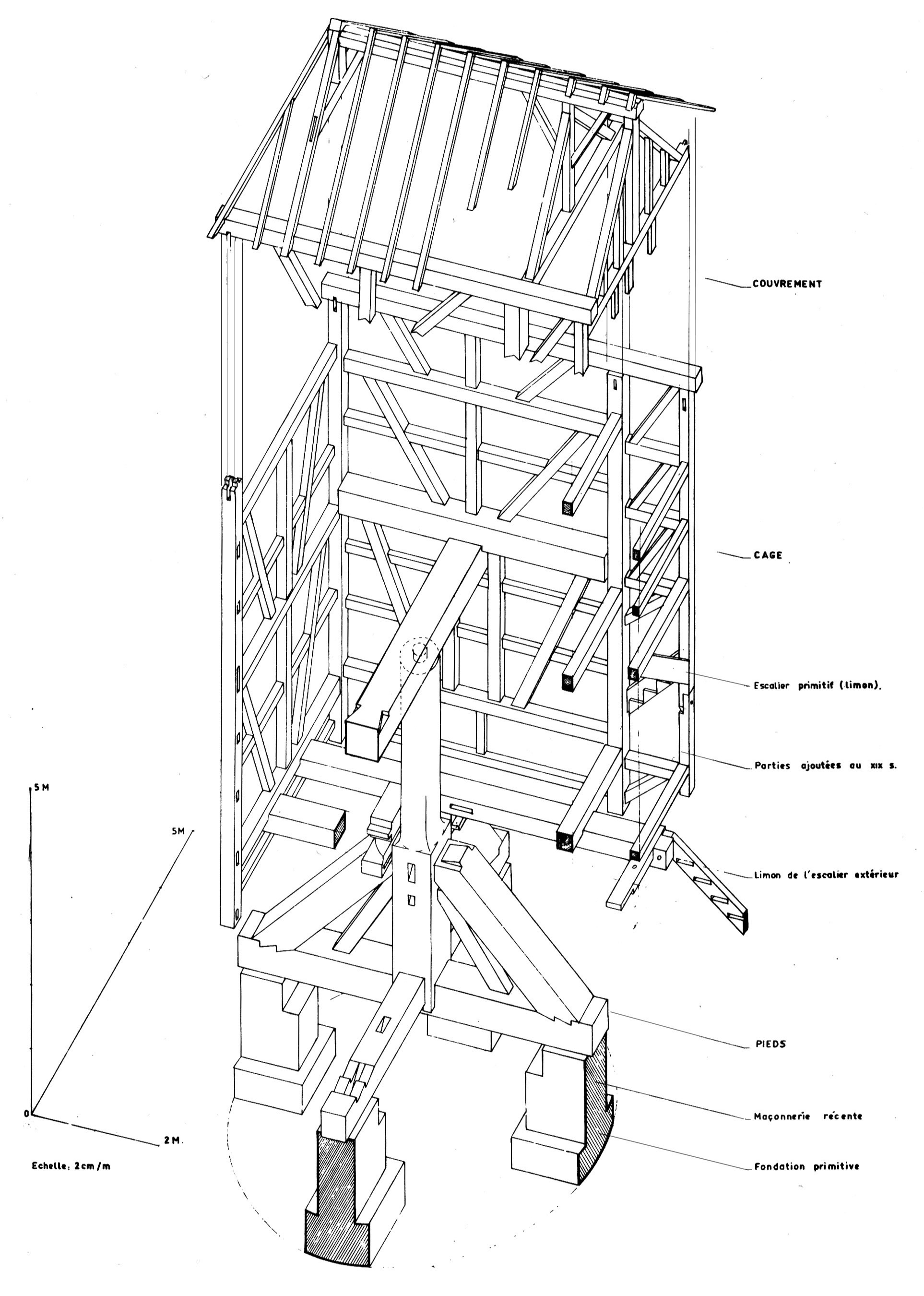

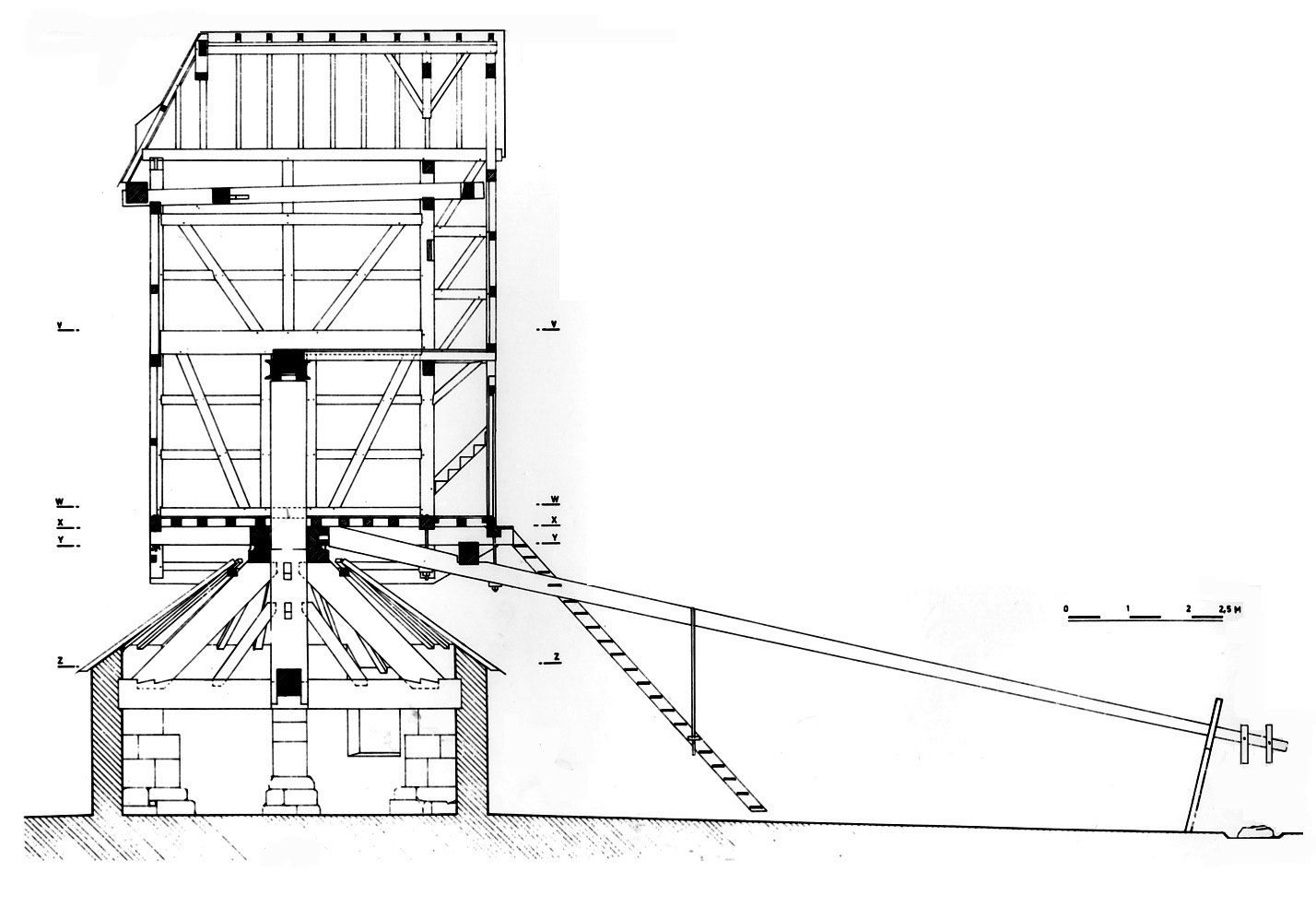

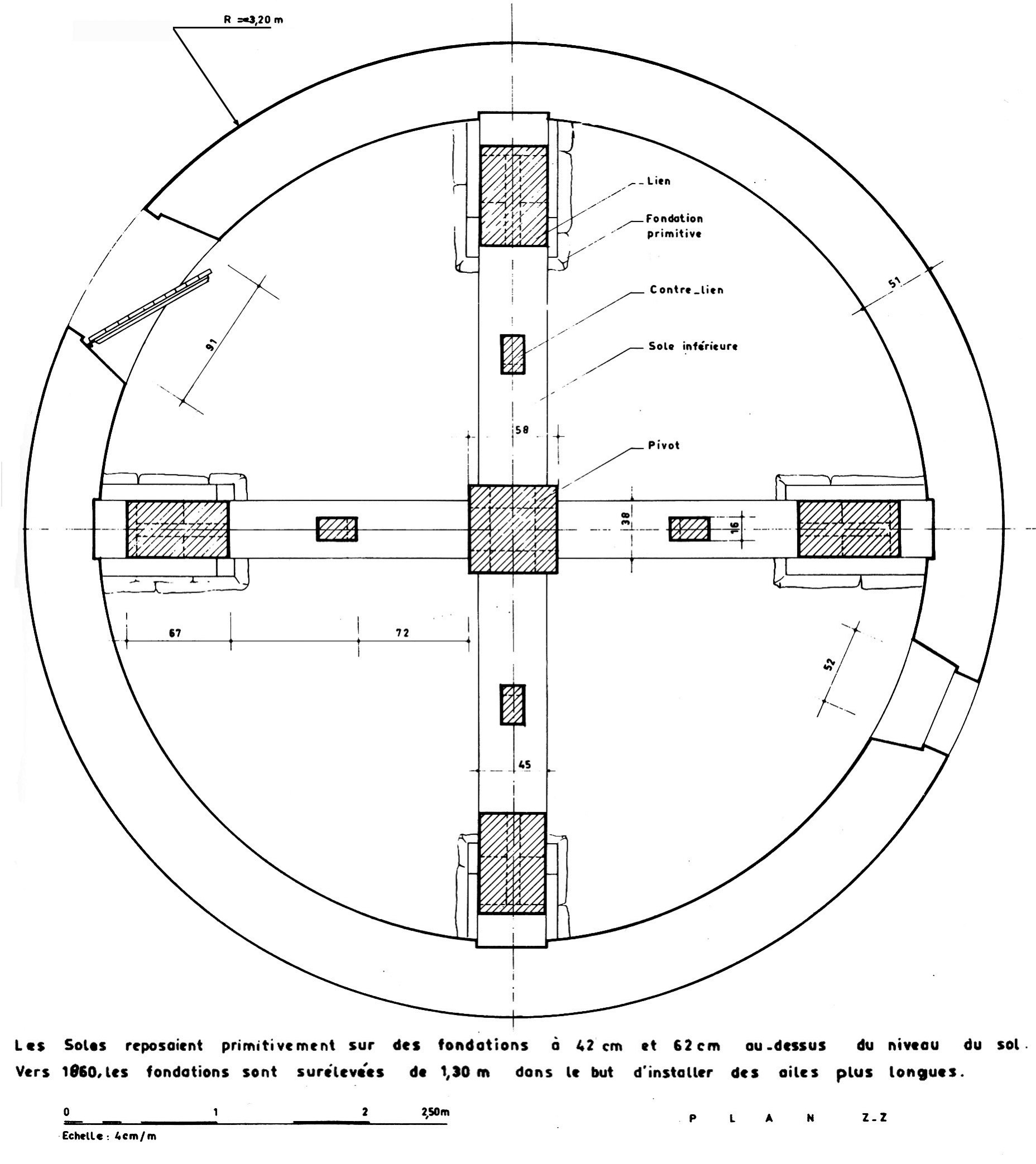

Les plans qui suivent appartiennent au
CENTRE DE RECHERCHES
SUR LES MONUMENTS HISTORIQUES
Ils ont été dessinés par J.P. Errath en 1972
© Centre de Recherches sur les Monuments Historiques 1972

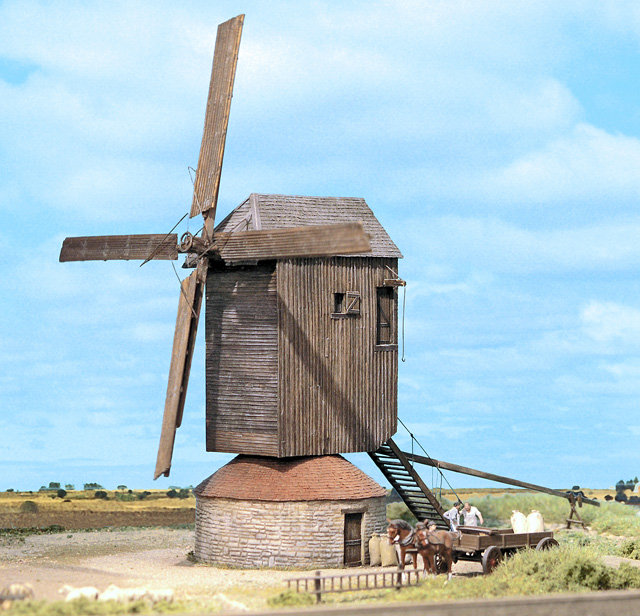

Maquette du Moulin de Levesville-la-Chenard sur un module de la
“Rue des Champs” visible sur le réseau des "TEL"
Tramways d'Eure & Loir.

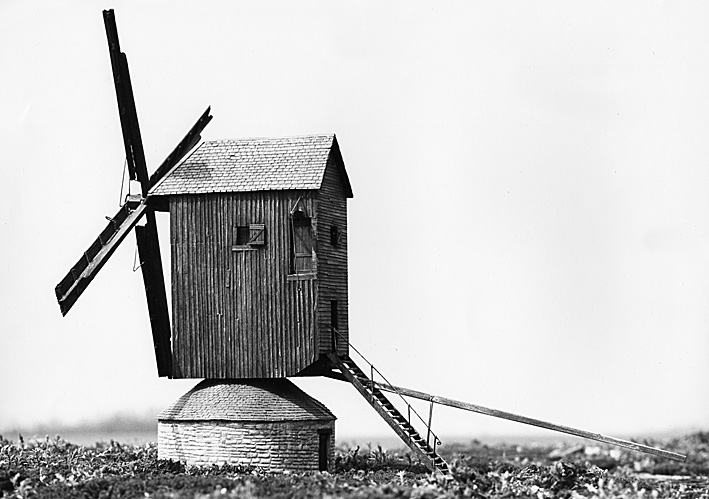

Maquette du Moulin de Levesville-la-Chenard #1
Maquette du Moulin de Levesville-la-Chenard #2
Maquette du Moulin de Levesville-la-Chenard #2
Échelle : 1/87ème - HO
pour être intégrée au décor de mon réseau de modélisme ferroviaire.
Dimensions :
- hauteur du haut de l'aile au sol : 214 mm
- longueur du mécanisme de commande des ailes au bout de la queue : 234 mm
- Ø de la base en maçonnerie : 75 mm
- Ø au sol du chemin de manœuvre : 360 mm
Matériaux utilisés :
- Structure en carton contre collé de 2 mm
- habillage des faces en fin placage de bois
- boiseries réalisées en petit bois fin
- tuiles et ardoises collées une à une
- mise en couleurs avec des encres acryliques patinées aux terres à décor
- le moulin pivote réellement
- les ailes sont animées par un micro moteur Escap équipé d'un réducteur
capuchon placé en bout d'arbre
Mon Ami Alain Detournay a également réalisé une maquette de ce moulin, elle est présentée ICI

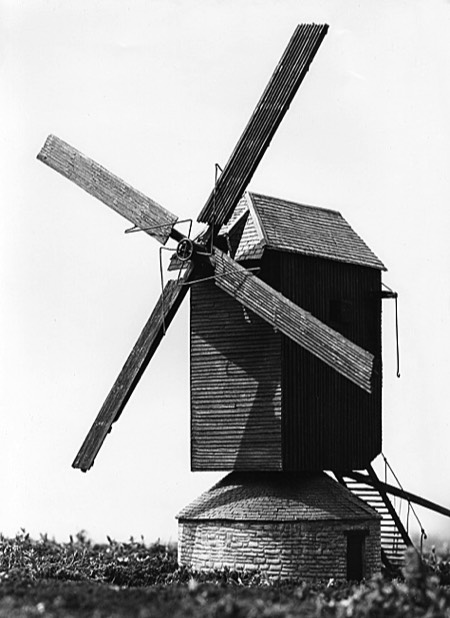

Photo ci-dessus :
Premiers portraits de la maquette sur le muret du calvaire de Gaudreville en 1980.
Réalisation à l'aide des plans du Centre de Recherche les Monuments Historiques, de photos et de cartes postales.
L'idée de cette maquette est née d'une discussion avec mon voisin Yves Guérin de Gaudreville.
Pour me convaincre de l'intérêt du travail il m'a présenté ses œuvres.
Ses moulins sont photographiés et présentés dans cet album ICI
LEVESVILLE-LA-CHENARD, LES PLANS

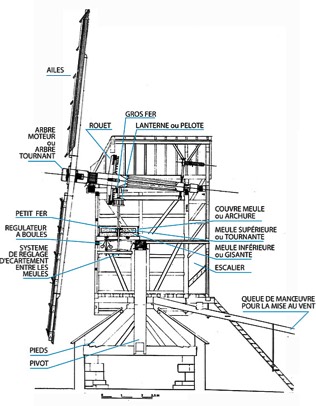

NOMS DES ÉLÉMENTS D’UN MOULIN

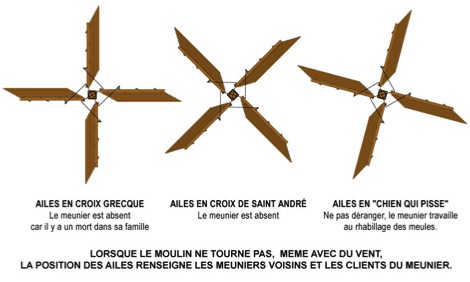

LANGAGE DES AILES D’UN MOULIN À VENT
